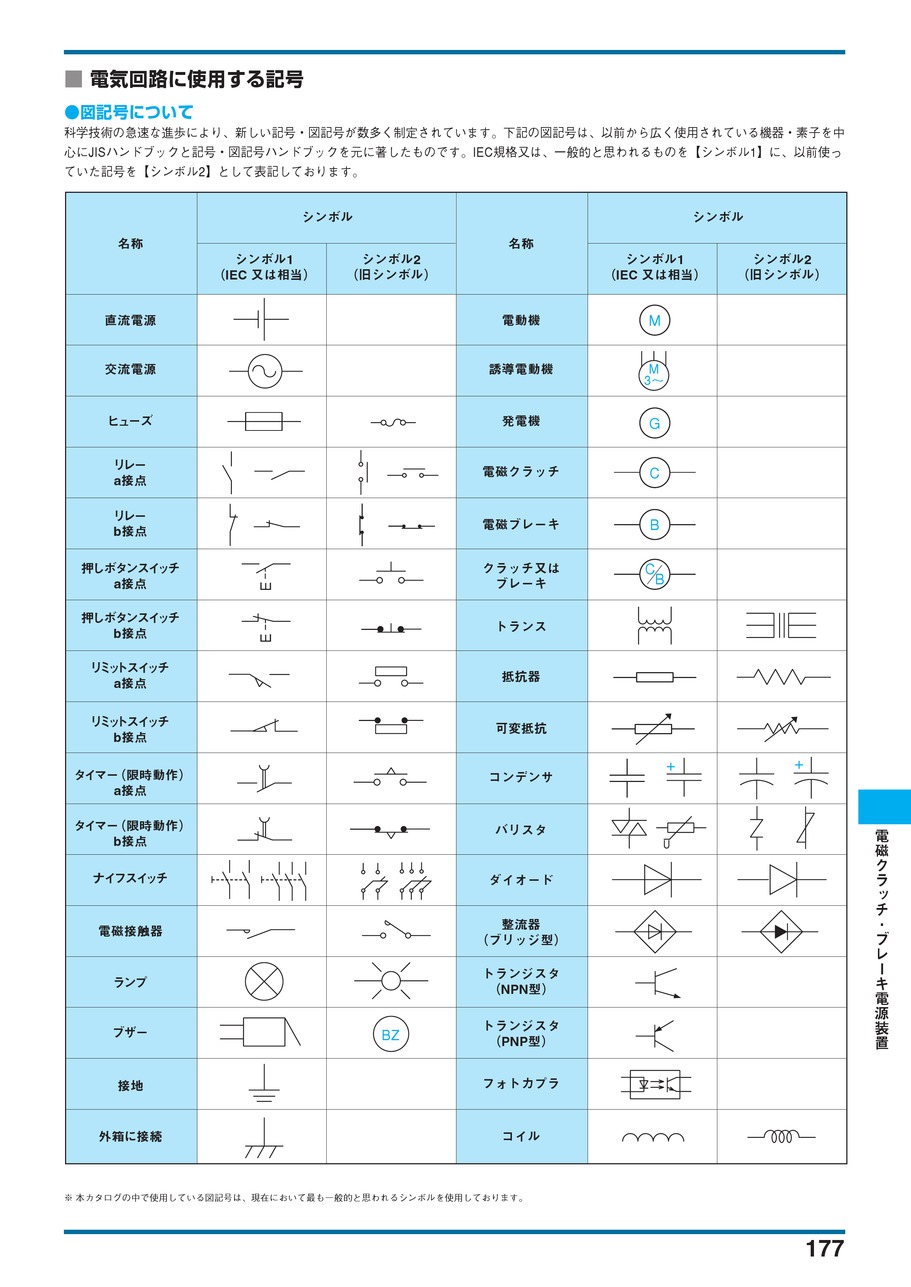

- "177電磁クラッチ・ブレーキ電源装置■電気回路に使用する記号●図記号について科学技術の急速な進歩により、新しい記号・図記号が数多く制定されています。下記の図記号は、以前から広く使用されている機器・素子を中心にJISハンドブックと記号・図記号ハンドブックを元に著したものです。IEC規格又は、一般的と思われるものを【シンボル1】に、以前使っていた記号を【シンボル2】として表記しております。名称 シンボル シンボル1 （IEC 又は相当） シンボル2 （旧シンボル） 直流電源 交流電源 ヒューズ リレー a接点 リレー b接点 押しボタンスイッチ a接点 押しボタンスイッチ b接点 リミットスイッチ a接点 リミットスイッチ b接点 タイマー（限時動作） a接点 タイマー（限時動作） b接点 ナイフスイッチ 電磁接触器 ランプ ブザー 接地 外箱に接続 名称 シンボル シンボル1 （IEC 又は相当） シンボル2 （旧シンボル） 電動機 誘導電動機 発電機 電磁クラッチ 電磁ブレーキ クラッチ又は ブレーキ トランス 抵抗器 可変抵抗 コンデンサ バリスタ ダイオード 整流器 （ブリッジ型） トランジスタ （NPN型） トランジスタ （PNP型） フォトカプラ コイル BZEE++CBBCM3〜 GM※ 本カタログの中で使用している図記号は、現在において最も一般的と思われるシンボルを使用しております。 --1/1-- "
